[DB] 데이터베이스 실습 - 버스교통카드 데이터 전처리 시각화(히트맵, 막대그래프, 선그래프)

데이터 파일 다운로드👻

[포항시 BIS 교통카드 사용내역 데이터 수집]
 1. URL : 국가교통 데이터 오픈마켓
 2. 로그인 후 "포항시 BIS 교통카드 사용내역" 검색
 3. 상품 다운로드 >> 200개씩 보기 >> 전체선택 >> 파일 다운로드 >> 80개 압축파일 다운



데이터 가져오기





1.  라이브러리 정의하기

import pandas as pd



2.  사용할 데이터 읽어들이기

   - 데이터프레임 변수명 : df_bus_card_tot



file_path = './01_data/all/df_bus_card_tot.csv'
df_bus_card_tot = pd.read_csv(file_path)
print("갯수 : ", len(df_bus_card_tot))
df_bus_card_tot.head()

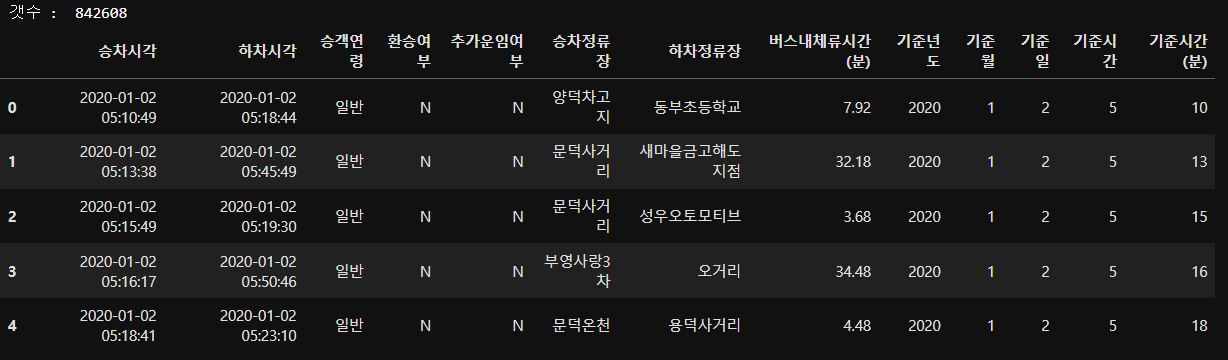

데이터 읽어오기

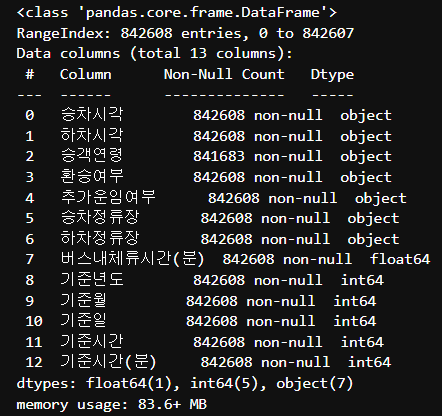

3.  데이터 정보확인

   - 결측치 있는지 확인 : 승객연령

df_bus_card_tot.info()

결측치 확인



4.  기초통계 확인하기

   - 이상치 있는지 확인 : min이 (-)값 있는지

df_bus_card_tot.describe()

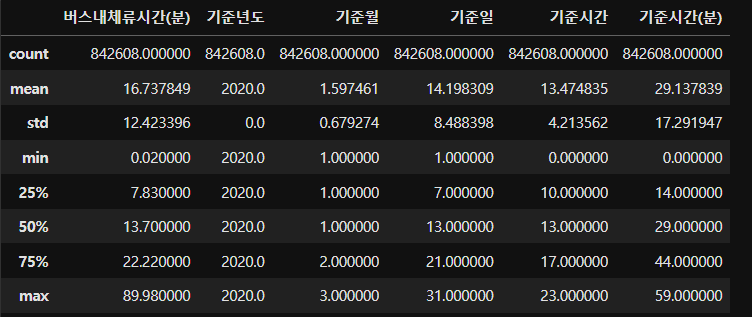

이상치 확인

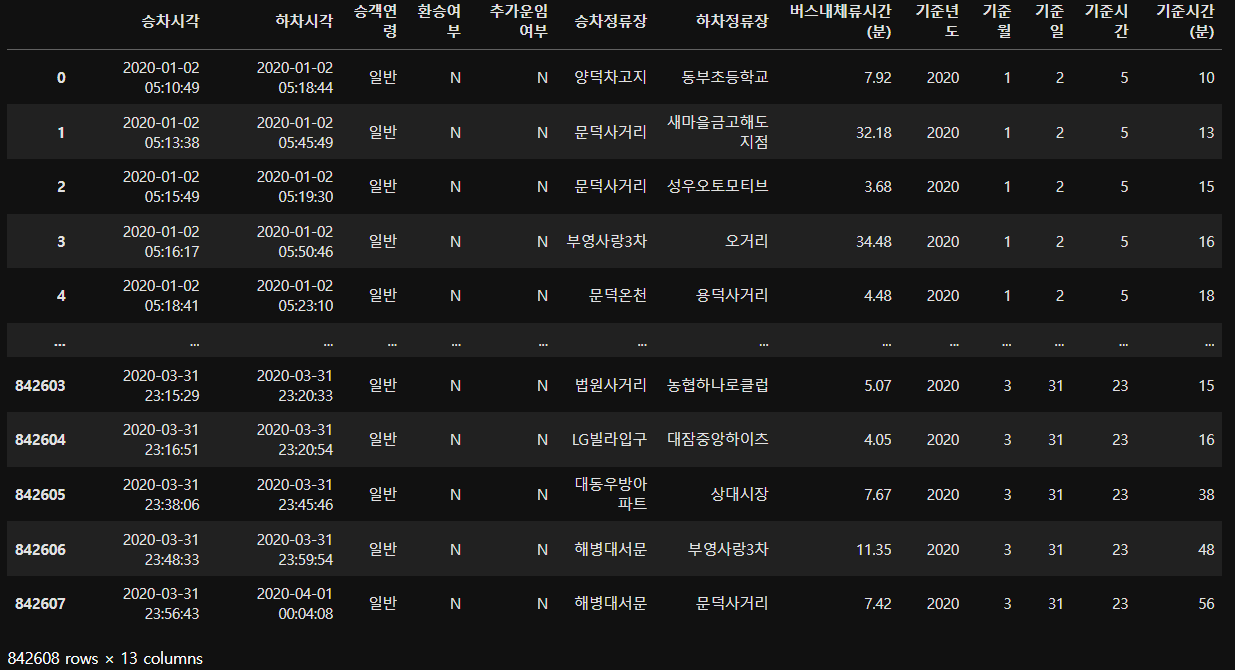

5.  데이터 확인

df_bus_card_tot

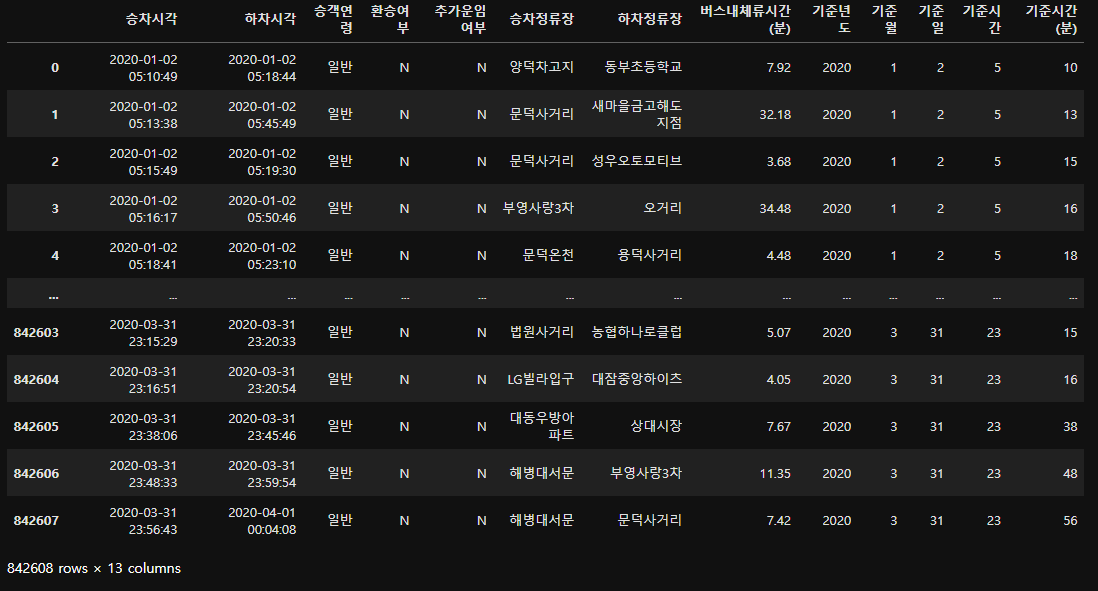

데이터확인







데이터 시각화 : 히트맵





1.  시각화 라이브러리

import matplotlib
import matplotlib.pyplot as plt
import seaborn as sns



2.  폰트 처리 라이브러리

   - 그래프 내에 한글이 포함된 경우 폰트 처리가 필요함

   - 한글 깨짐 방지를 위해서
   - 폰트 환경설정 라이브러리

from matplotlib import font_manager, rc



### 윈도우
plt.rc("font", family = "Malgun Gothic")

### MAC
#plt.rc("font", family = "AppleGothic")

### 그래프 내에 마이너스( - ) 표시 기호 적용하기
plt.rcParams["axes.unicode_minus"] = False



※ (추가) 운영체제 확인을 위한 라이브러리  : import platform

---

3.  기준월 및 기준일자별 버스 이용량 시각화 분석

   - 사용할 컬럼 : 기준월, 기준일, 승객연령
   - 사용할 집계함수 : count
   - 이용량 집계를 위한 함수 : pivot_table() -> 히트맵 시각화시 데이터 생성
   - 사용할 그래프 : 히트맵(heatmap)
   - 히트맵 형태 (3가지 정보 필요 x축, y축, 값)

### 데이터 count 집계하기
# x축 : columns
# y축 : index
# 집계 : count(승객연령)



df_pivot = df_bus_card_tot.pivot_table(index = "기준월",
                                                              columns = "기준일",
                                                              values = "승객연령",
                                                              aggfunc = "count")

df_pivot

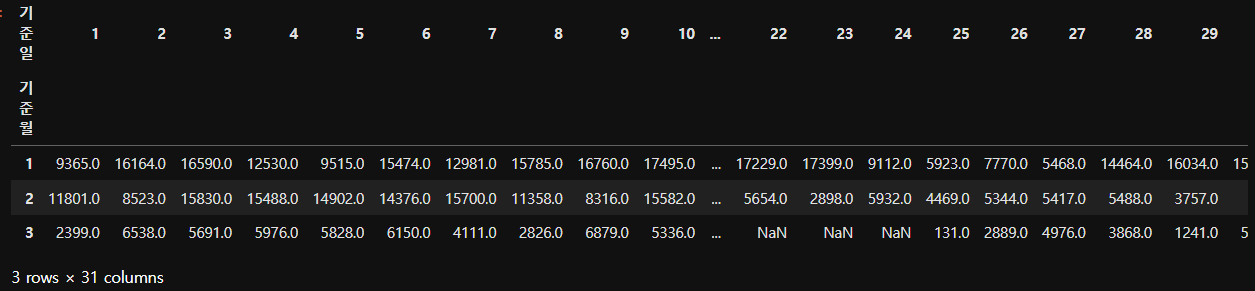

피벗 테이블





4.  결측치(NaN) 처리하기

   -  NaN인 데이터 값을 바꾸기

   - 단 타당성이 있어야 한다. EX) 2월은 29일 까지 밖에 없으므로 30,31 은 NaN일 수 밖에 없음 (따로 작성함)
   - 단 타당성 없는 결측치는. EX) 3월 22일~24일 (데이터 수집한 회사에 문의해봐야함, 왜 데이터가 없나요?)

      ==>  이런경우 3월 비어있는 값의 (전날 값 + 다음날 값)의 평균을 넣을 수 있다. (내용을 작성해놓기)

### 모든 결측치(NaN)는 0으로 대체하기

df_pivot = df_pivot.fillna(0)
df_pivot

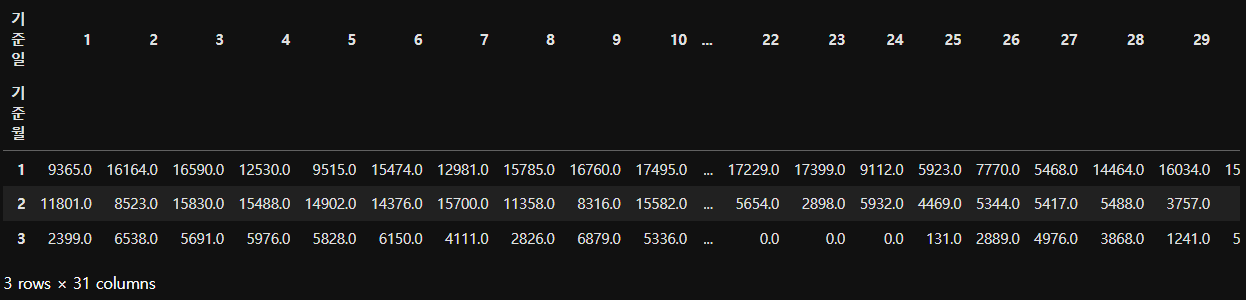

NaN는 0으로

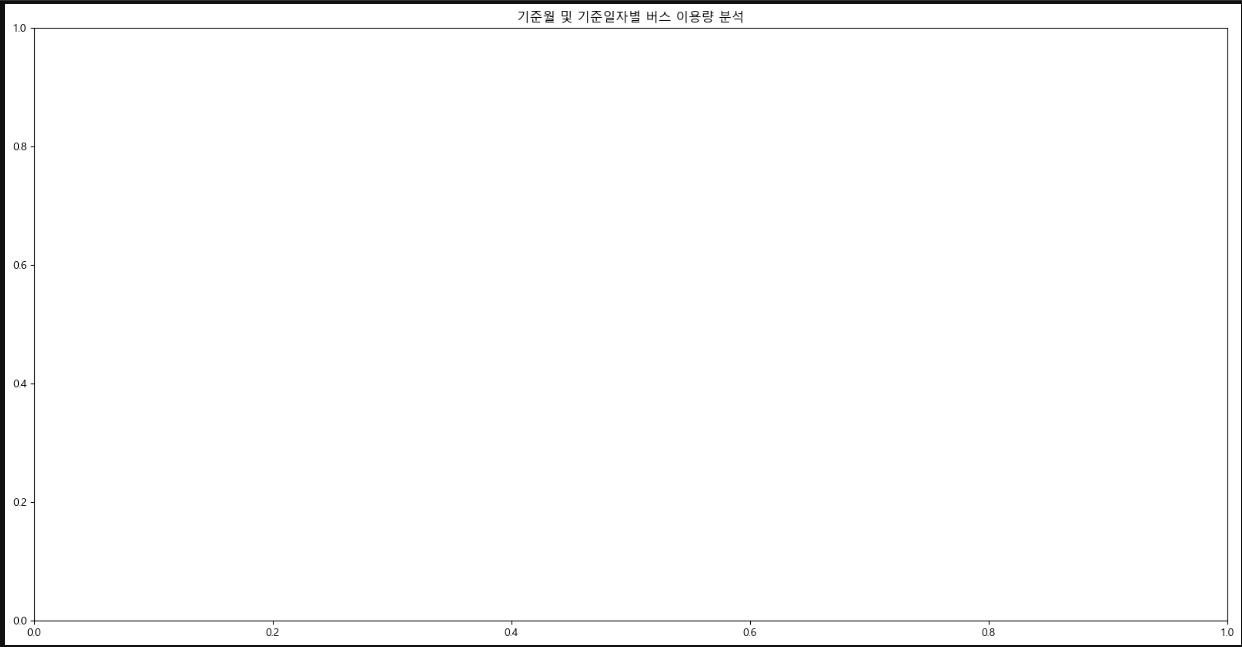

5.  히트맵(heatmap) 시각화

   -  그래프 생성

### 그래프 전체 너비, 높이 설정
plt.figure(figsize=(20, 10))

### 그래프 제목 넣기
plt.title("기준월 및 기준일자별 버스 이용량 분석")

### 그래프 보여줘
plt.show()

그래프

 - 히트맵 생성

### 그래프 전체 너비, 높이 설정
plt.figure(figsize=(20, 10))

### 그래프 제목 넣기
plt.title("기준월 및 기준일자별 버스 이용량 분석")



### 히트맵 그리기 : 히트맵은 seaborn 라이브러리에 있음

# annot : False는 집계값 숨기기, True는 집계값 보이기

# fmt :  ".0f" 는 소수점 1자리 까지 보이기

# cmap : color 맵, color
sns.heatmap(df_pivot, annot=False, fmt=".0f", cmap="rocket_r")

### 그래프 보여줘
plt.show()

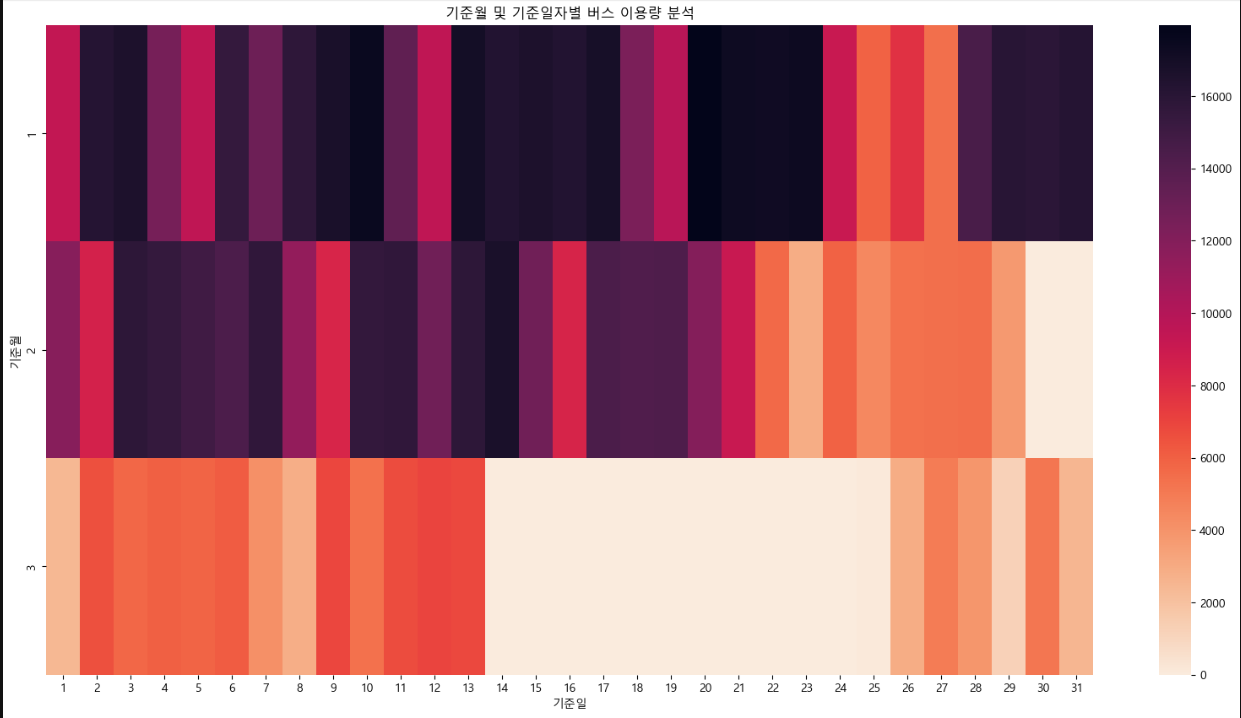

히트맵



< 해석 >

- 1월~3월까지의 이용량을 분석한 결과 1월에 가장많은 이용량을 나타내고 있으며,
  2월에서 3월로 가면서 이용량이 점진적으로 줄어들고 있는것으로 확인됨.
- 1월에 이용량이 많은 이유는 포항시의 특성상 외부에서 관광객의 유입에 따라,
  버스를 이용하는 사람들이 많을 것으로 예상됨.
- 이에 따라, 포항시 관광객에 대한 데이터를 수집하여 해당 년월에 대한 데이터를 비교 분석해볼 필요성이 있음.





---

3 - 1 .  기준일 및 기준시간별 버스 이용량 시각화 분석

   - 사용할 컬럼 : 기준일, 기준시간, 승객연령
   - 사용할 집계함수 : count
   - 이용량 집계를 위한 함수 : pivot_table() -> 히트맵 시각화시 데이터 생성
   - 사용할 그래프 : 히트맵(heatmap)
   - 히트맵 형태 (3가지 정보 필요 x축, y축, 값)

### 데이터 count 집계하기
# x축 : columns
# y축 : index
# 집계 : count(승객연령)



df_pivot = df_bus_card_tot.pivot_table(index = "기준일",
                                                              columns = "기준시",
                                                              values = "승객연령",
                                                              aggfunc = "count")

df_pivot

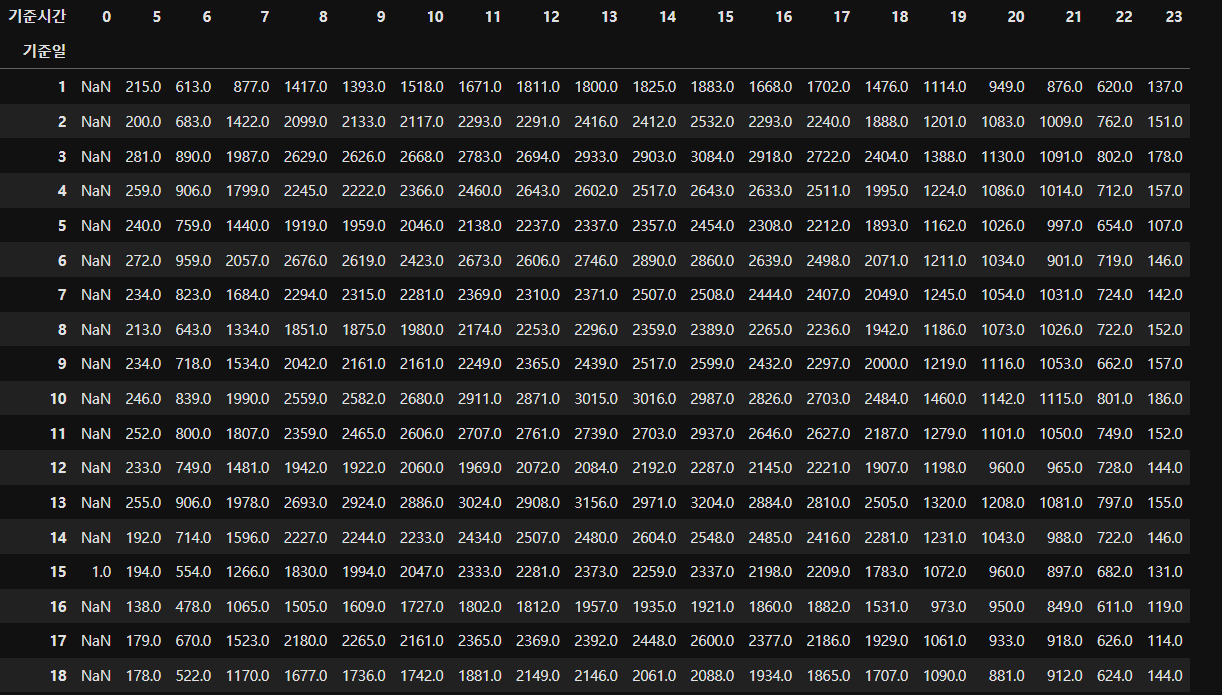

피벗테이블



   -  NaN인 데이터 값을 0으로 바꾸기 (12시에는 버스가 안다니므로 count가 안됨)

df_pivot = df_pivot.fillna(0)
df_pivot

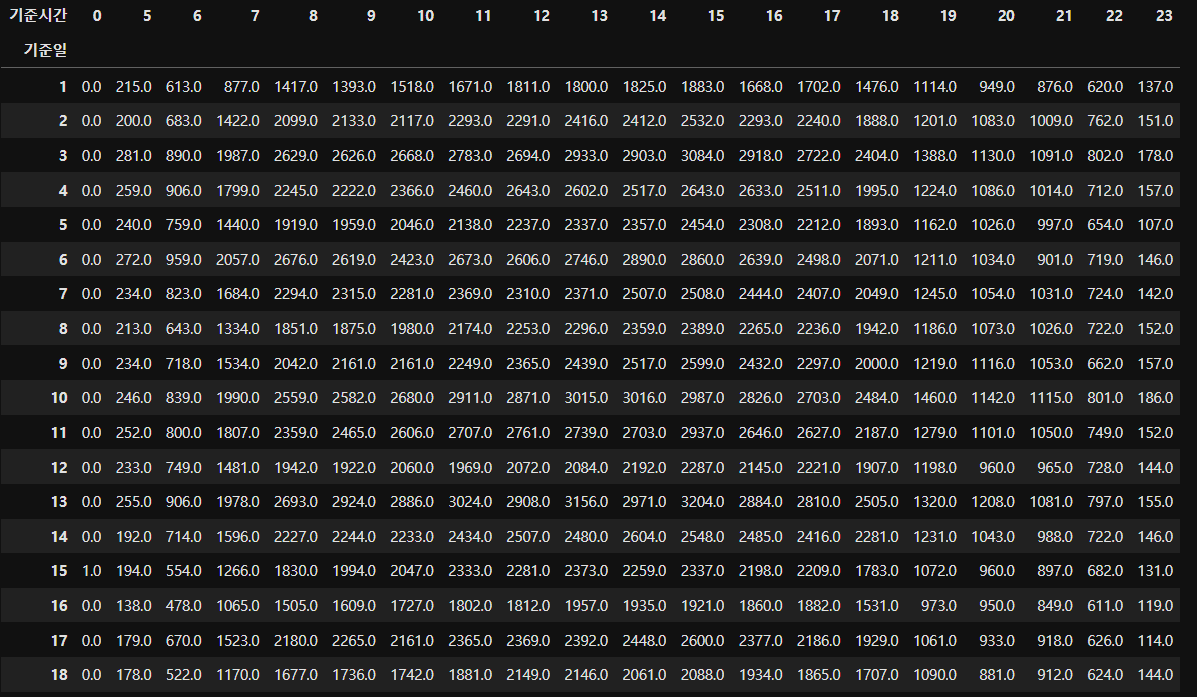

결측치 변경



 - 히트맵 생성

### 그래프 전체 너비, 높이 설정
plt.figure(figsize=(20, 10))

### 그래프 제목 넣기
plt.title("기준일 및 기준시간별 버스 이용량 분석")

### 히트맵 그리기 : 히트맵은 seaborn 라이브러리에 있음
# annot : False는 집계값 숨기기, True는 집계값 보이기
# fmt :  ".0f" 는 소수점 1자리 까지 보이기
# cmap : color 맵

cmap = sns.diverging_palette(220,10,as_cmap=True)
sns.heatmap(df_pivot, annot=True, fmt=".0f", cmap=cmap)


### 그래프 보여줘
plt.show()

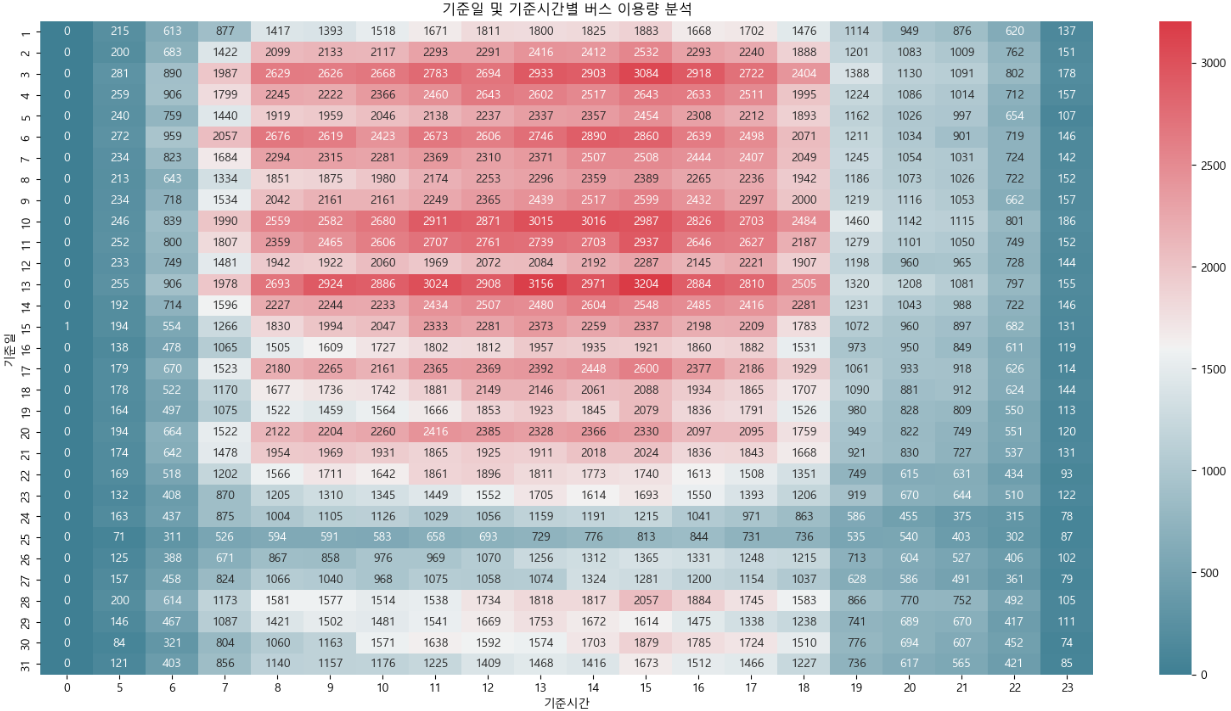

히트맵

 - 정보 확인

# unique() : 고유값만 뽑아오기
df_bus_card_tot["승객연령"].unique()



승객 연령 종류



< 해석 >

- 버스 이용량에 대한 분석결과,

- 일반적으로 출/퇴근 시간에 많아야할 버스이용량이, 포항시의 경우 오후 시간대에 이용량이 밀집되어 있음.

- 특히, 오후 1시, 3시에 높은 이용량을 나타내고 있음.

- 이는 출/퇴근 시간에 자가 차량을 이용하는 사람이 많을 수도 있다는 예상을 할 수 있으며,
  인구 분포가 노령인구가 많기에 오후에 이용자가 많을 수도 있을 수 있음

- 따라서, 포항시 인구현황 데이터, 경제활동인구 분석을 통해 비교 분석이 가능할 것으로 예상됨

- 또한, 해당 이용량이 높은 시간대에 노선을 확인하여 특성 확인도 필요할 것으로 예상됨.





---

3 - 2 .  기준시간 및 분별 버스 이용량 시각화 분석

### 값이 적은게 열로 가도록 생성!!
df_pivot = df_bus_card_tot.pivot_table(index = "기준시간(분)",
                                                              columns = "기준시간",
                                                              values = "승객연령",
                                                              aggfunc = "count")

### 결측치 값 0으로 바꾸기
df_pivot = df_pivot.fillna(0)

### 그래프 전체 너비, 높이 설정
plt.figure(figsize=(20, 10))

### 그래프 제목 넣기
plt.title("기준시간 및 분별 버스 이용량 분석")

### 히트맵 그리기
cmap = sns.diverging_palette(220,10,as_cmap=True)
sns.heatmap(df_pivot, annot=True, fmt=".0f", cmap=cmap)


### 그래프 출력
plt.show()

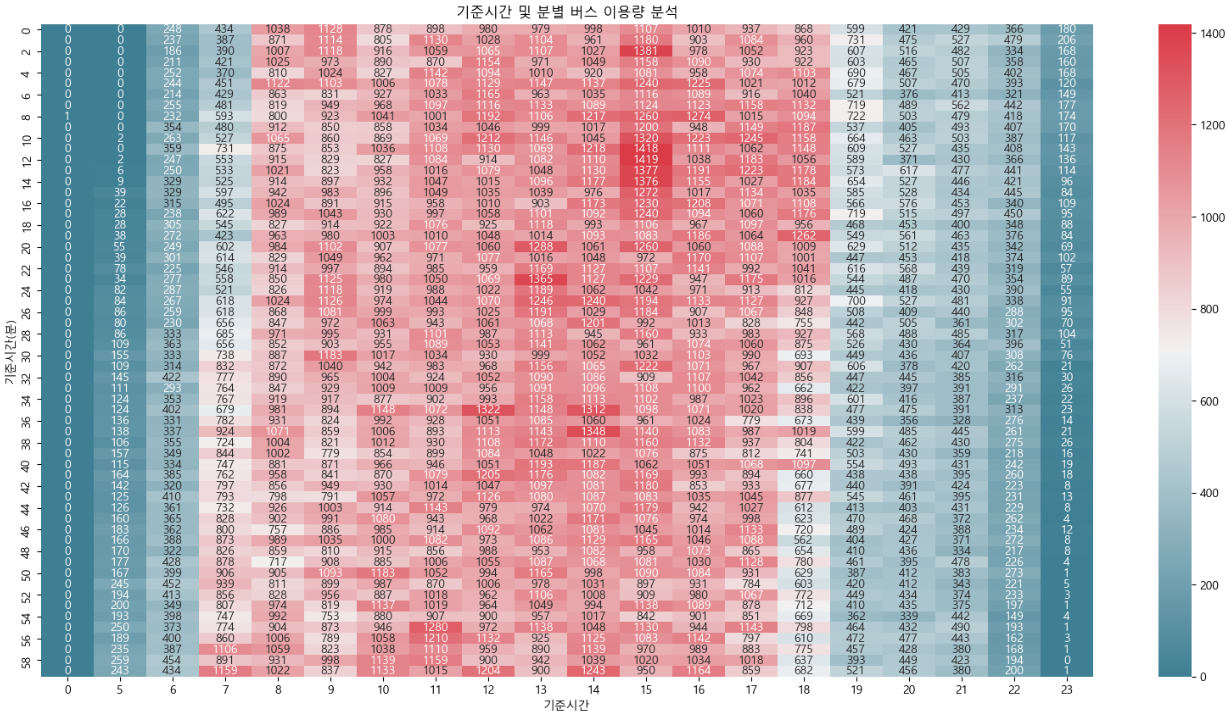

기준시간 및 분별 히트맵



< 해석 >

- 출/퇴근 시간대의 버스이용량을 볼 때 오전 7시 55분 ~ 8시 10분 사이에 이용량이 많은 것으로 보이며,
- 퇴근 시간대의 경우에는 오후 6시 ~ 6시 20분까지 이용량이 많은 것으로 보임
- 특히 오후 3시 20분까지 버스 이용량이 매우 크게 나타나고 있음
- 오후 시간대 이용자에 대한 추가 확인은 필요할 것으로 보임







---



3 - 3 .  기준일 및 시간별 버스내체류시간(분) 시각화 분석

### 값이 적은게 열로 가도록 생성!!

# 버스체류시간을 비교해야하니까 count가 아닌 mean(평균)으로 주었다.
df_pivot = df_bus_card_tot.pivot_table(index = "기준일",
                                                              columns = "기준시간",
                                                              values = "버스내체류시간(분)",
                                                              aggfunc = "mean")

### 결측치 값 0으로 바꾸기
df_pivot = df_pivot.fillna(0)

### 그래프 전체 너비, 높이 설정
plt.figure(figsize=(20, 10))

### 그래프 제목 넣기
plt.title("기준일 및 시간별 버스내체류시간(분) 시각화 분석")

### 히트맵 그리기

#  fmt=".0f" : 소수점 없애고 값을 나타냈다.
cmap = sns.diverging_palette(220,10,as_cmap=True)
sns.heatmap(df_pivot, annot=True, fmt=".0f", cmap=cmap)


### 그래프 출력
plt.show()

"""
(내 해석)
- 시간별 버스내체류시간을 분석해본 결과 오전 7시 ~ 오후 6시까지 체류시간이 긴 것으로 확인 된다.
- 이는 사람들의 활동시간이기 때문인것으로 추정되고
- 특히 오후 5시대에 버스내 체류시간이 매우 크게 나타나고 있음
- 이는 퇴근시간대 교통정체 현상으로 버스내 체류가 길어지는 것으로 추측된다.
"""

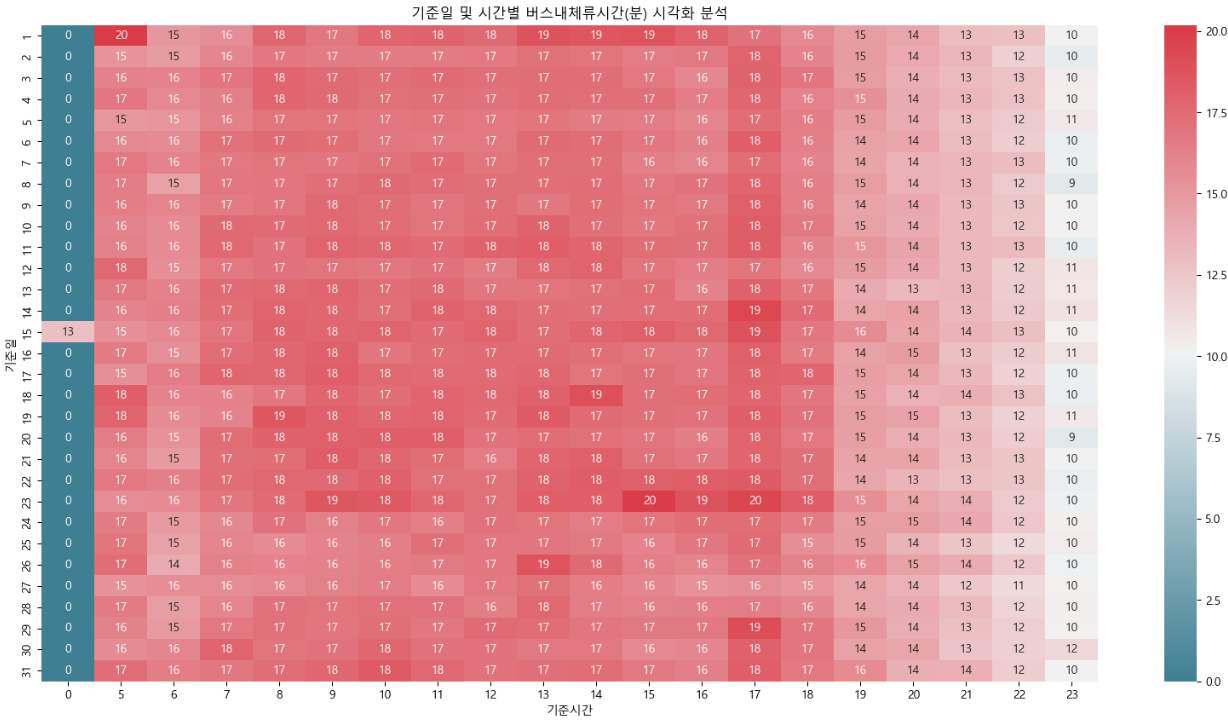

시간별 버스내체류시간



< 해석 >

- 매월 1일에 장거리 이용자가 다소 분포하고 있으며,
- 오전 5시부터 8시를 전후로 장거리 이용자가 증가하고 있음
- 오후 5시에 장거리 이용자가 매우 많게 나타남
- 이는 포항시 주변 상권(경제활동인구)의 출/퇴근 시간의 영향을 받을 수도 있을 것으로 예상됨
- 오전 7시 이후로는 장거리 이용자는 보편적으로 나타나고 있으며,
  위에서 분석한 기준일 및 시간별 이용량 분석에서 확인한 바와 같이 오후 7시 이후의 버스 이용량도 급격하게 줄어드는 것으로 보아,
  저녁 시간 버스 이용이 현저히 낮은것으로 여겨짐
- 장거리 이용자가 많은 시간대에 급행버스의 도입에 대한 추가 확인은 필요할 것으로 여겨짐

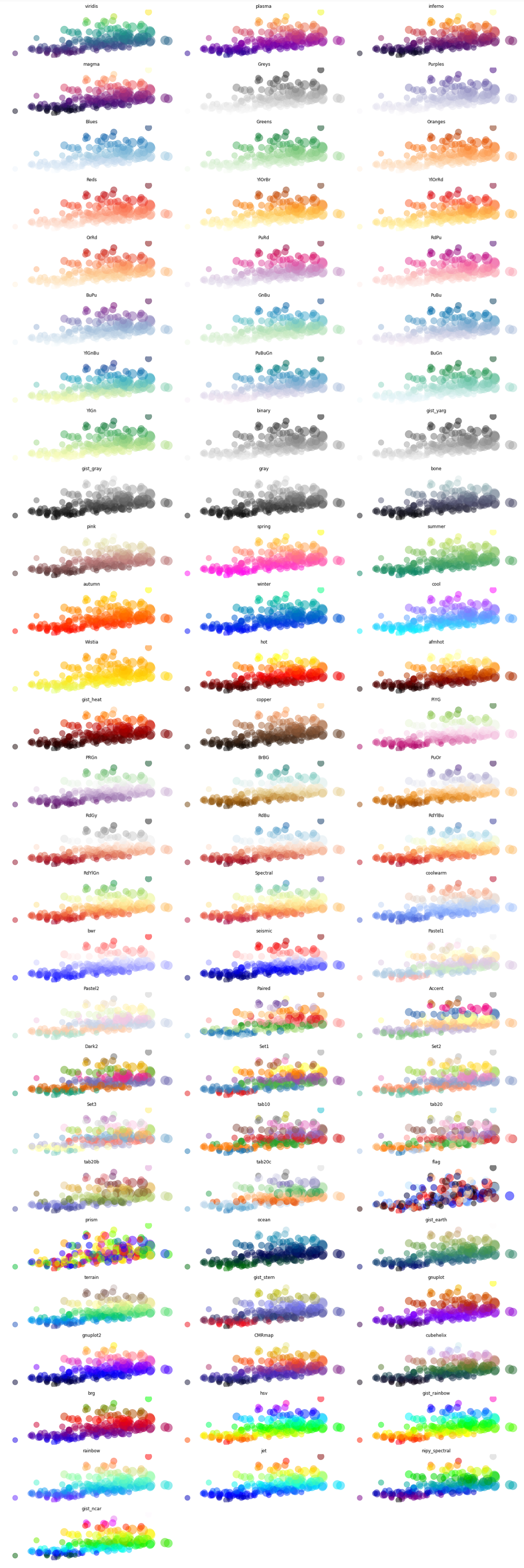

이쁜 cmap 사용하기 🪄



1.  시각화 라이브러리

import matplotlib.cm



2.  cmap 적용

  -  cmap 추천 : "GnBu", "Pastel1", "gnuplot2","rainbow", "spring", "PuRd", "BuPu"

df_pivot = df_bus_card_tot.pivot_table(index = "기준일",
                                                              columns = "기준시간",
                                                              values = "버스내체류시간(분)",
                                                              aggfunc = "mean")

### 결측치 값 0으로 바꾸기
df_pivot = df_pivot.fillna(0)

### 그래프 전체 너비, 높이 설정
plt.figure(figsize=(20, 10))

### 그래프 제목 넣기
plt.title("기준일 및 시간별 버스내체류시간(분) 시각화 분석")

### 히트맵 그리기

sns.heatmap(df_pivot, annot=True, fmt=".0f", cmap="GnBu")

### 그래프 출력
plt.show()

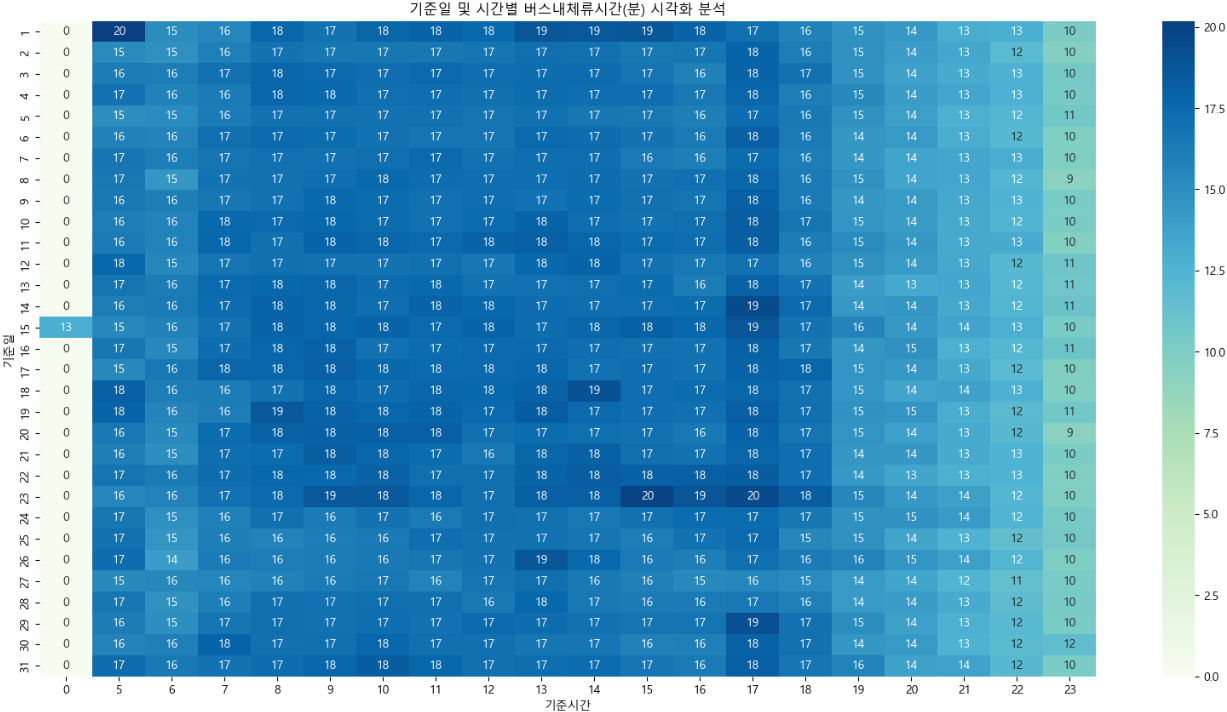

GnBu

데이터 시각화 : 막대그래프



시간대 및 승객연령별 버스내체류시간(분) 시각화 (막대그래프)

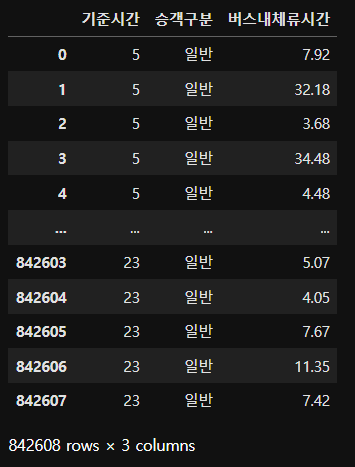

- 데이터프레임 생성

- 필요한 데이터 : 기준시간, 승객연령, 버스내체류시간(분)

df_temp = pd.DataFrame()
df_temp["기준시간"] = df_bus_card_tot["기준시간"]
df_temp["승객구분"] = df_bus_card_tot["승객연령"]
df_temp["버스내체류시간"] = df_bus_card_tot["버스내체류시간(분)"]
df_temp

데이터프레임

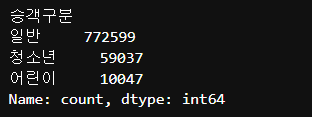

1. 빈도 확인하기

  - 승객 빈도 확인하기

  - value_counts()

df_temp["승객구분"].value_counts()

빈도 체크



2. 그룹화 하기

  - groupby()

df_temp2 = df_temp.groupby(["기준시간", "승객구분"])
df_temp2

그룹화 객체 참조

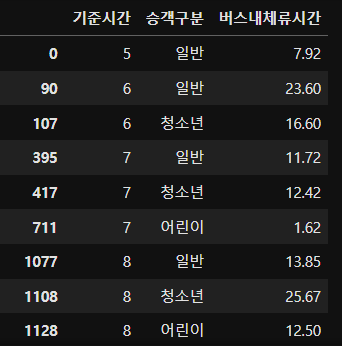

   < groupby 이후의 head()의 역할 >
  - 그룹단위로 조회됨
  -  head(1) : 각 그룹의 첫번째 값을 조회시켜 준다.
  - 그룹화 후 head(1)은 그룹단위로 1개가 됨.
     따라서 한 행만 출력되는게 아니라 첫번째 그룹이 다 출력됨

df_temp2.head(1)

첫번째 그룹 출력

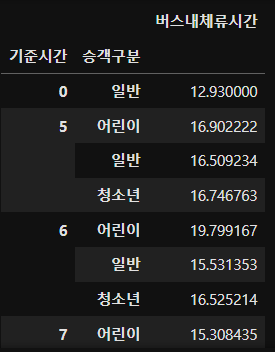

  - 그룹화 + 평균값 출력

df_temp2 = df_temp.groupby(["기준시간", "승객구분"]).mean()
df_temp2



평균 출력



  - 그룹화 + 합계 출력

df_temp2 = df_temp.groupby(["기준시간", "승객구분"]).sum()
df_temp2

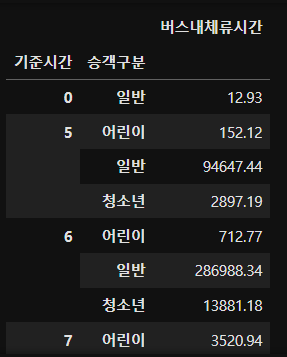

합계

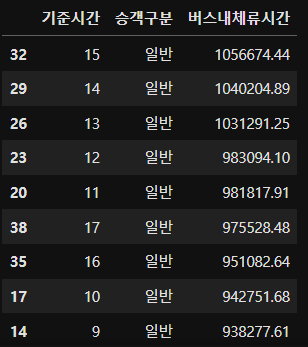

  - 그룹화 + 합계 출력 + index설정 + 정렬(내림차순)

df_temp2 = df_temp.groupby(["기준시간", "승객구분"], as_index = False).sum()
df_temp2 = df_temp2.sort_values(by=["버스내체류시간"], ascending=False)
df_temp2

정

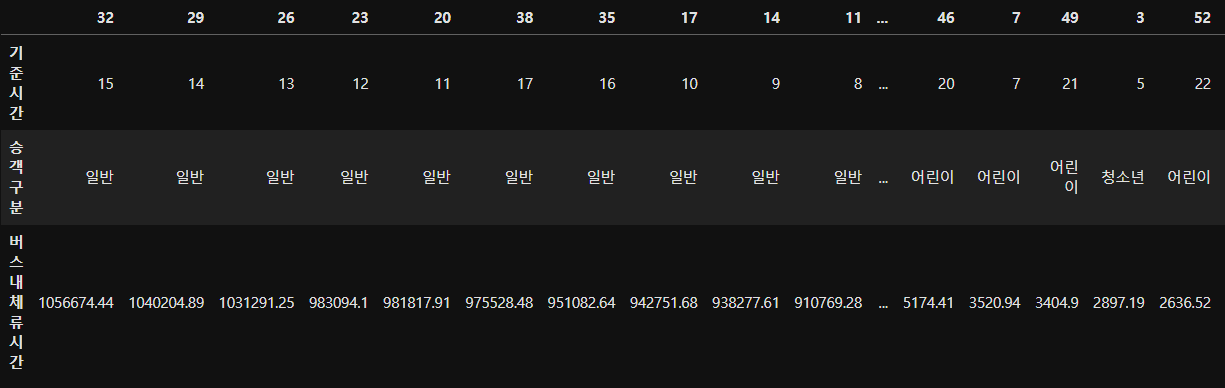

3. 데이터의 행과 열을 교환하기

  - transpose()

df_temp2.transpose()



행 열 교환

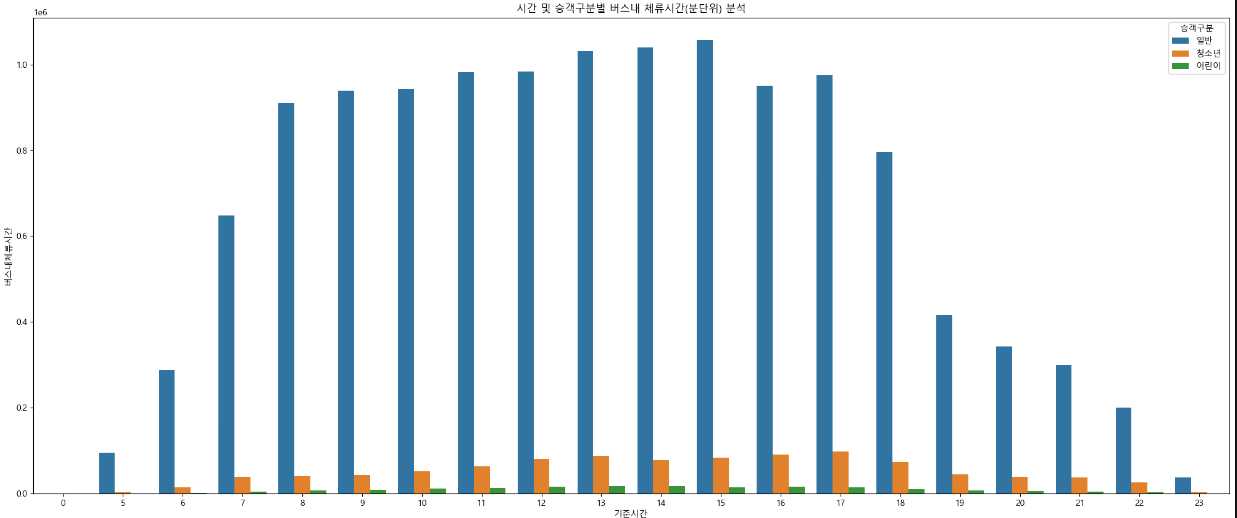

4. 그래프 시각화 하기

  - barplot : 막대그래프 ( x값, y값, hue값, 데이터프레임)

  - hue : x축 및 y축을 기준으로 비교할 대상 컬럼 지정 (범주형 데이터를 보통 사용 ;빈도)

fig = plt.figure(figsize=(25,10))

plt.title("시간 및 승객구분별 버스내 체류시간(분단위) 분석")

sns.barplot(x="기준시간", y="버스내체류시간", hue="승객구분", data=df_temp2)

plt.show()



barplot





5. histplot 시각화

  - histplot 시각화 : 두개 그래프 조합 (보통 밀도 그래프라고 한다.)

  - bins : 사용할 막대의 최대 개수
  - kde = True : 막대그래프에 밀도 선 그리기
  - hue : 범주 데이터
  - multiple = "stack" : 여러 범주를 하나의 막대에 표현하기
  - stat = "density" : 비율로 표시
  - shrink : 막대 너비 0.6은 원본 100%에서 60% 축소한 너비 사이즈

plt.figure(figsize=(12,4))
plt.title("시간 및 승객구분별 버스내 체류시간(분단위) 분석")

sns.histplot(data = df_temp2,
             x = "기준시간",
             bins = 30,
             kde = True,
             hue = "승객구분",
             multiple = "stack",
             stat = "density",
             shrink = 0.6)

plt.show()

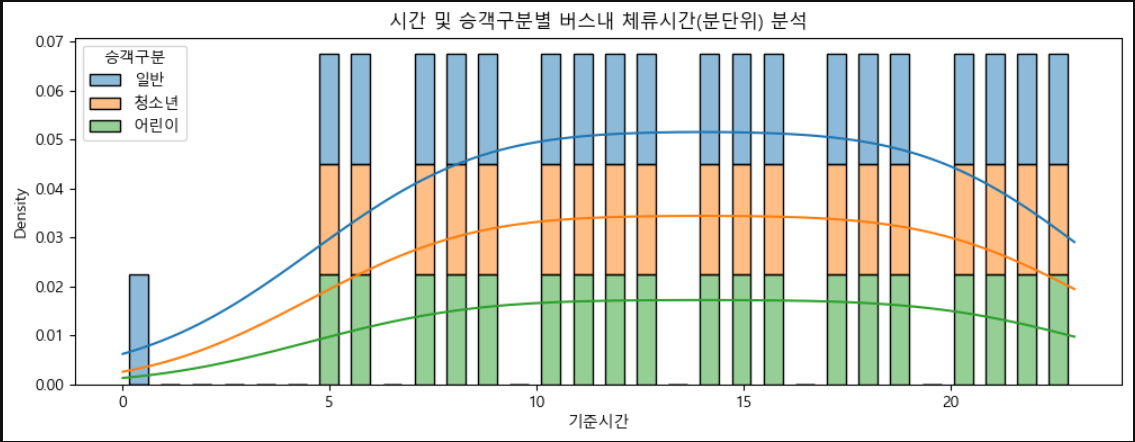

histplot







데이터 시각화 : 선 그래프







승하차정류장별 버스내체류시간(분) 상위 30건 시각화 분석

- 구간(승차정류장 ~ 하차정류장) 까지의 버스내 체류시간을 이용하여 체류시간이 많은 구간을 확인하기
1. 구간(승차정류장 ~ 하차정류장)별 버스내체류시간(분) sum() 그룹화 하기
2. 내림차순 정렬
3. 상위 30개 추출

df_bus_card_tot

기본



1. 데이터프레임 만들기

  - 승하차 구간 만들기

df_temp = pd.DataFrame()
df_temp["승하차정류장"] = df_bus_card_tot['승차정류장'] + ' - ' + df_bus_card_tot['하차정류장']
df_temp["버스내체류시간"] = df_bus_card_tot["버스내체류시간(분)"]
df_temp

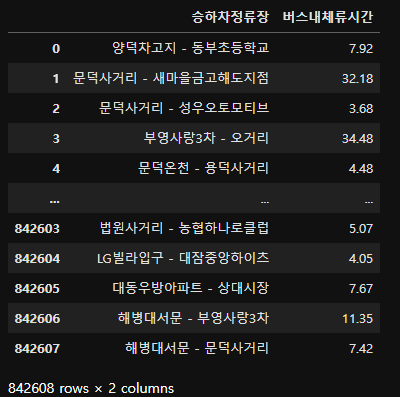

승하차 구간 생성





2. 승하차정류장별 체류시간 그룹화하기

df_temp_gp = df_temp.groupby(["승하차정류장"], as_index=False).sum()
df_temp_gp = df_temp_gp.sort_values(by=["버스내체류시간"], ascending=False)



#상위 30개 추출
df_temp_30=df_temp_gp.head(30)
df_temp_30

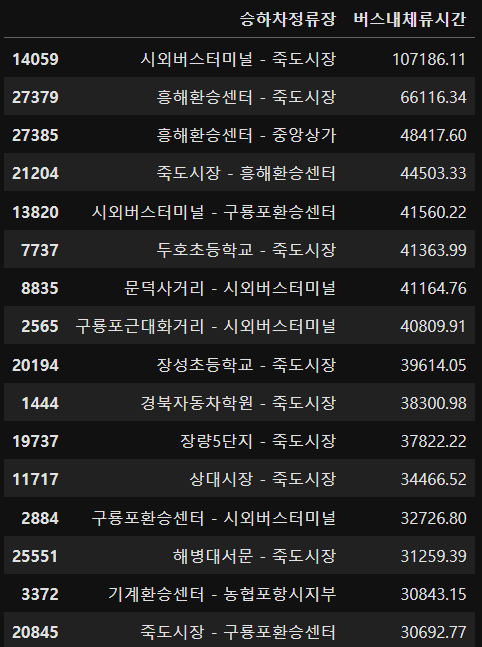

상위30

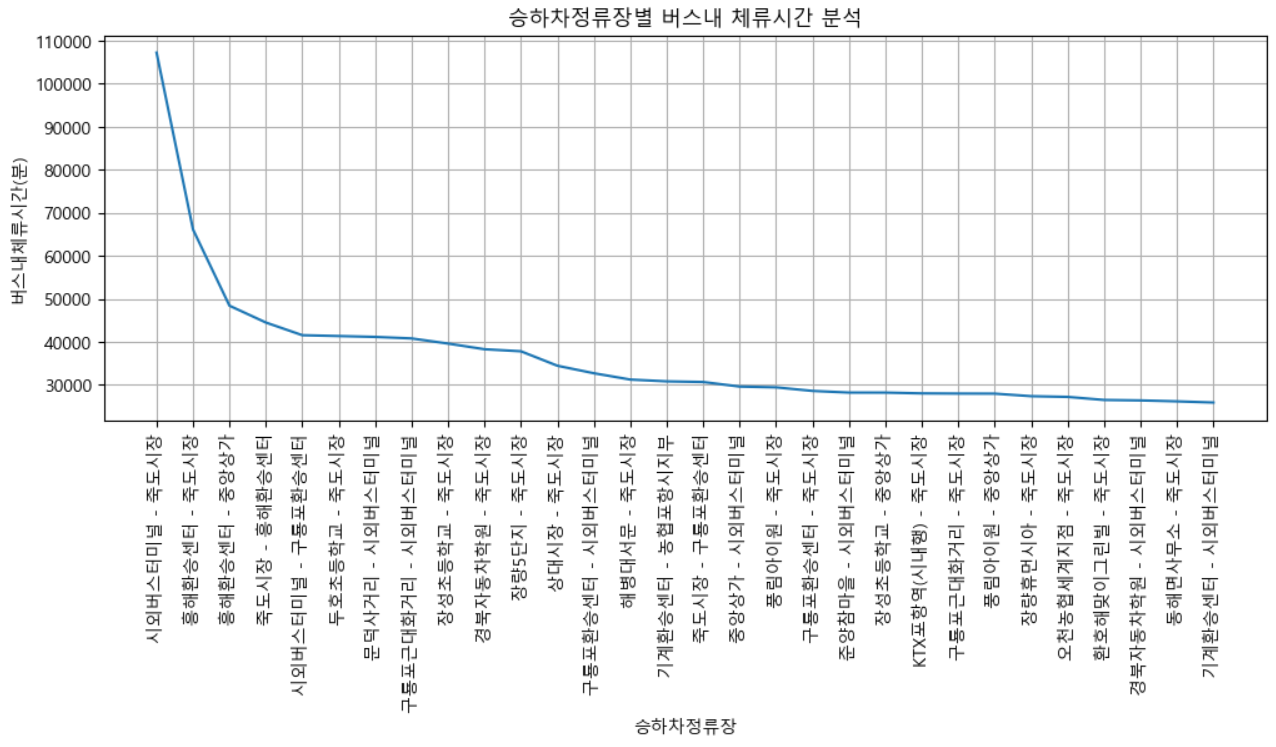

3. 선그래프 시각화하기

 - x축 및 y축 제목 넣기 : xlabel()

 - 축의 값의 기울기를 이용하여 조정하기 : xticks(), yticks()

 - 격자선 표시하기 : grid(True)

plt.figure(figsize=(12,4))
plt.title("승하차정류장별 버스내 체류시간 분석")

### 선 그래프
plt.plot(df_temp_30["승하차정류장"], df_temp_30["버스내체류시간"])

### x축 및 y축 제목 넣기
plt.xlabel("승하차정류장")
plt.ylabel("버스내체류시간(분)")

### x축의 값의 기울기를 이용하여 조정하기
# xticks() : x축을 컨트롤하는 함수
# yticks() : y축을 컨트롤하는 함수
plt.xticks(rotation=90)

### 격자선 표시하기
plt.grid(True)

plt.show()



선 그래프
